chenken168

這也是一部德國膽機，生產於 1960 至 1965 年間，年紀也是比我大！

這部 Siemens Sf.V 6.4 管機，內有 EF86 電壓放大管兩支，EL84 功率管一支，

機器是採單機單聲道單端放大設計，一樣是德國手工搭接配線，

網路上找到得資料，有的寫 5W 輸出，有的是 7W，我測量時印證囉！

機主說，這是當年搭配放映機使用的擴大器，內部配線工整漂亮。

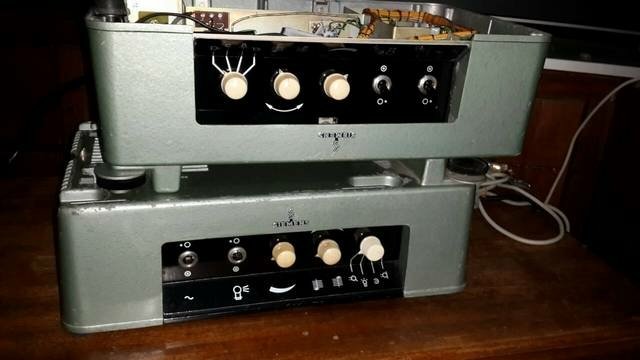

先看各角度拍的相片：

我先測量機號末三碼是 497 這部機器，

● 最大輸出功率

4.2*4.2/8 = 2.2W，8Ω 負載上只有 2.2W！

● 方波響應，100HZ/1KHZ/10KHZ

這種老機器，頻率響應看看就好，無法高傳真要求！

● 輸出底噪值

音量開關轉至最小時，底噪高達 11.5mV，

難怪機主說：哼聲太大了，沒法聽，要檢修與改善！

第二部機器的相片，末三碼的編號是：263！

OPT 鐵芯一樣有導角，大小約是 EI56 X 20！

電源變壓器鐵芯也有導角，大小約是 EI74 X 37！

量測紀錄

 ● 最大輸出功率

4.2*4.2/8 = 2.2W，8Ω 負載上只有 2.2W！

兩部機器輸出功率一致。

● 方波響應，100HZ/1KHZ/10KHZ

100HZ 方波兩部機器不一樣，這應該是開關與旋鈕位置不同所致，

檢修改善完，驗測時再比對一次！

● 輸出底噪值

音量開關轉至最小時，底噪值有 9.4mV，

比第一部略小，但還屬太大的哼聲數值！

以上是動手檢修前的相關紀錄，下一篇再記錄檢修改善後的效果。
