這也是一篇追蹤文,距今剛好是滿五年了,期間無故障紀錄,
這部 20HZ 的再生電源目前還正常使用中,
用它供應直熱管的燈絲,確實可以改善惱人的 60HZ 哼聲,
還可以保有交流點燈絲的活生感,算是有效達成當初設計它的要求。
網友曾來電問我,玩線材的問題,我回覆,我不追求昂貴的線材,
因為我認為 C/P 值不好,在我有限的音響預算內,我有選擇,
當然啦,若您換條線,可以聽到自已喜愛的聲音特色,
那您就得認真考量購買使用,千萬不要聽人說或是廠牌說,
聽不太出來時,就得更慎重評估是否要購買與使用!
原發表日:2009/4/28
起因:
應該是三年前了,網兄喜愛單端 300B + ALTEC 604 的高效率喇吧,
但有一缺點是他一直期待可以改善的,那就是交流點燈所造成的 60HZ 亨聲,
這亨聲在夜間與小音量聆聽時,實在是很惱人!
我問他,為何不考慮直流點燈,網兄回答:
不喜歡直流點燈的聲音,反問我,可有解決的方法!?
這問題我思考數日,提出再生燈絲電源的方法,要嘛,20HZ 的頻率,不然就 20KHZ 以上,
以離開聲頻範圍的頻率來點燈,應可以降低亨聲感受的量,
或許可以完全聽不出來這〝亨聲〞,再經過仔細評估,
最後定案以 20HZ 的再生電源來點燈絲,方法是訂出一個方向,
不過電路細節我卻尚未正式投入設計,直到年前開始著手設計,
於近期正式完成與上機實測,果然是效果良好,
〝亨聲〞被降低至一個〝多數人〞聽不到的量,這惱人的亨聲果真聽不到了,
因為頻率是 20HZ,除了喇吧無法有效表現 20HZ 的音壓外,
人耳也對 20HZ 的聲音聽覺不敏銳,所以有效的讓亨聲〝不見了〞!
一個套件要推出,實在是不容易,因為要準備很多材料,
一一核對後購入還得一一整理成套,實在是累人,目前 PCB 板與多數元件材料已購入,
所以先將 PCB 上的元件焊好測試,等待裝箱,焊接的過程也先拍照整理,
過程介紹如下:
焊接的順序請依據零件高度由低往高依序焊接!
1、焊接全部電阻
2、焊接方型電容與 IC 座
3、焊接小顆電解電容
4、焊接全部 10 轉可調 VR、 D5、U4、U5 元件!
5、焊接整流二極體、C5、C7!
6、焊接全部 PIN JACK!
7、焊接 U1 前,請先墊一片白色 TEFLON 圓墊片!
8、焊接 U1 與 C1、C2 濾波電容!
9、焊接功率晶體前請先墊四片白色 TEFLON 圓墊片,墊高散熱片!
10、事先做好晶體定位與鎖緊加上編號,即可容易插件!

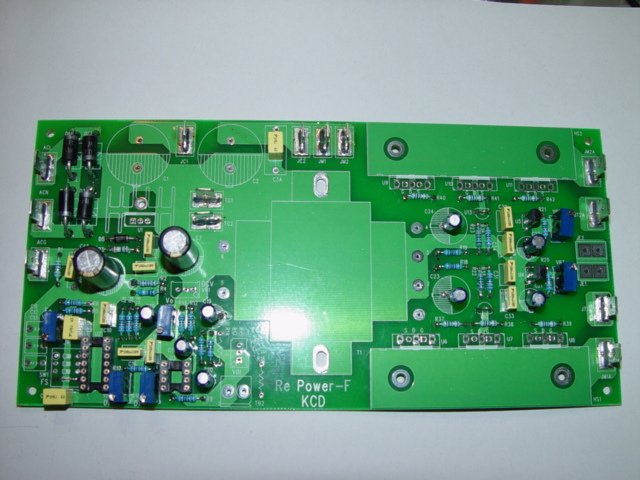

空板焊接前,晶體先定位與鎖緊加上編號:
1、先將 HS2 散熱片固定於板子上,螺絲以手鎖緊即可!
2、將三顆晶體插入正確的腳位 G、D、S,寫上編號 HS2!
3、依序將 U9、U10、U11 晶體鎖緊!
4、再來是 HS1 散熱片固定於板子上,螺絲以手鎖緊即可!
5、將三顆晶體插入正確的腳位 G、D、S,寫上編號 HS1!
6、依序將 U6、U7、U8 晶體鎖緊!
晶體定位與鎖緊完成後放置於旁,等元件全焊接完成在最後安裝焊接!
每邊使用三顆晶體並聯,主要是加強這類比放大的〝可靠度〞,使其不容易故障!
裝箱過程:
定製的 1.5mm 後鏡面不銹鋼機箱,雷射刻了一些字!
墊高鐵芯元件的圓銅柱!
裝了兩個保險絲座,一個是交流,一個是直流!
帶氖燈開關,銅色片是氖燈接交流 N 相的點!
開始放置與配線!
放置與配線 .......!
機箱後面板,加裝了一個 HUBBELL 的插座備用,這空間還是做成風扇的排風孔比較適合!
機箱正面板除了開關外,還有一個再生輸出電壓調整鈕!
放置與配線 .......!
使用這種端子組裝,需要專用工具壓接,我再加上一些焊錫與熱縮套!
完工送電!
內部配線,整線真的是累人!
換個角度拍!
完工後的後面板配置!
上電後微調各工作點,接上 300B 替代原燈絲電壓,果真沒有亨聲,
目前我已試聽多日,電路也工作正常,待此機主人回臺後,即可送交改機,
後續會另有分享使用心得!
