TELEWATT VS-56 綜合擴大機，我上網搜尋相關資料，它可是德國製的膽機，

生產於 1960 至 1970 年間，至今也有四十年以上了，可能年紀比我還大！

這膽機採用的真空管有，TELEFUNKEN ECC808 電壓放大管五支，

ECL82/6BM8 功率管四支與 EZ81 整流管一支，原廠輸出功率標稱 12W！

這機器送來時，哼聲很大，實測的底噪平均值超過 15mVrms，

在高效率喇叭上明顯聽到哼聲，因此桃園張先生帶來請我查修，

仔細測量與檢查，發現一隻 ECL82 Tube 有異常，還有就是功率管的偏流平衡問題，

造成了哼聲過大的原因，推挽擴大機功率管配對相對重要，

如果以為隨意買四支功率管回來更換，就能讓聲音表現的更好，

這樣的想法恐怕會大失所望，挑管配對與偏流調整是好聲的基本條件，

廠機能有優異的品質與讓人稱道的聲音，絕對有嚴謹的 QC 過程，

絕非差不多的元件任意搭配使用，就能有令消費者俯耳稱讚的聲音表現。

接下來就看檢修後的成果：

● 方波響應

下面是左聲道的 100Hz、1KHz、10KHz，右聲道我就不記錄了！

機器上有高、低音的增意調整鈕，可任意增減，波形參考即可！

● 最大輸出功率

下面分別是左聲道輸出 10.1W；右聲道輸出 9.3W！

輸出功率實際上還可在大，但因波形在上半波的峰值會發生抖動，

所以我紀錄在波形靠近發生峰值抖動前的最大輸出功率，故小於標稱 12W！

● 輸出底噪值

下面分別是左聲道輸出 1.4mV；右聲道輸出 2.0mV！

第一次檢修後，底噪值降至 4mV 以下，增加四顆濾波電容後，目前的底噪數值！

● 分析

底板拆開的相片，純手工搭棚製作，德國手藝！

德國製的電源變壓器！

電源的濾波方式只採用電阻與電容，架構是 CRCRCRC，一路濾波與降壓！

管座中間的圓柱金屬拿來做接地柱！

上視照片全景！

給 ECL82/6BM8 推挽用的輸出變壓器 OPT！

德製變壓器四邊都會切(導)角，是安全還是磁通路徑的考量？

TELEFUNKEN ECC808 電壓放大管！

這種彈簧加一固定片做成的管夾，我是第一次看到，簡單有效果！

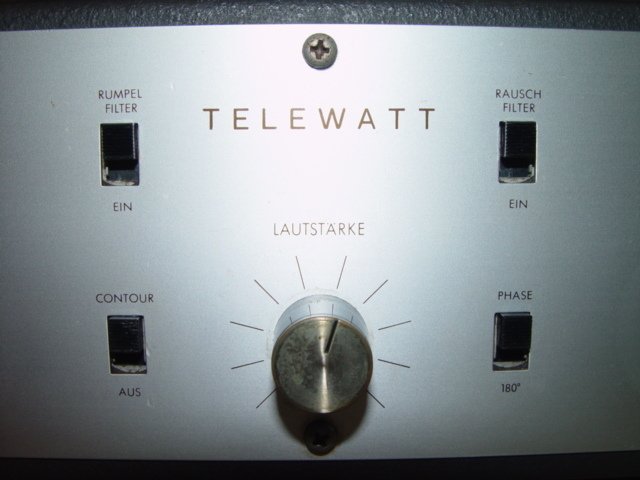

前面板外觀！

後面板外觀！

● 聽感

這機器上設計有高、低音段的調整功能，即 Treble、Bass 調整鈕，

面板上是以德文標寫 HOHEN、BASS，我將調至中間位置，不增減增益試聽，

這機器聽起來還滿順耳的，從方波響應分析，頻率響應也不是頂好，

但低音聽感倒是量多帶肥與拖，我調整 BASS 鈕將其衰減一些，

這樣的低音聽感比較適合我個人聆聽，全音段的解析不高，倒也還行，

試聽了數晚，總覺得哪裡怪怪的，重新拆開再檢測一次，

發現濾波電容老化減少容量許多，低頻過多應該是 120Hz 底噪加權所致，

增加四顆濾波電容上去後，低噪值再降低，低頻也不再肥與拖，快速乾淨許多，

打電話通知張先生，本機檢修後工作的很正常，可取機交貨結案！
