由於上篇〝功率因素補償 FOR AUDIO〞的試驗後，我覺得以波型來看，

〝補償〞的不夠〝好〞，所以我思考其他可以試驗的方式，

這次是將電抗器與負載串聯，負載方面我也模擬一個耗電量約 137VA 放大器的耗電流，

以這樣的條件下來進行試驗，先看架構圖：

試驗架構圖：

從架構圖上看來，LS 與負載串聯，C 電容與負載並聯！

我就先從無補償的條件下進行試驗：

黃色 CH1：市電電壓的波形

綠色 CH4：該試驗迴路的電流波形

圖一：變壓器上電無負載下的激磁電流，由於呈現電感性負載，所以電壓超前電流！

圖二：模擬耗電量約 137VA 的放大器負載，

總電流 = 激磁電流 + 實際負載電流，總負載呈現非線性負載，

電流集中在電壓的峰值附近，負載端電壓是 26.60VDC！

圖三：市電插座並接 10μF 電容(功因補償)，總電流產生變化，

仔細看可以看出峰值電流降低ㄧ些 ，電壓非峰值處電流增加，

這樣看來功因有提高一些，但電流毛邊增加明顯，負載端電壓是 26.67VDC！

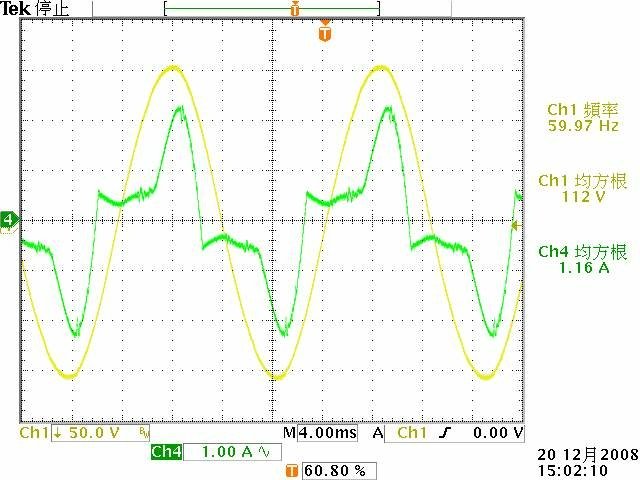

圖四：市電先串 2mH 電感在至插座，插座再並接 10μF 電容，仔細看與圖三很像，

但電流毛邊減少許多，與圖二相比，耗電流較小功因較高，

但圖二的電流來的比較滑順，圖四的電壓波形也有些變形，負載端電壓是 26.58VDC！

由上述試驗後，圖四〝告訴〞我，有效電流從無補償時的 1.25A，降至 1.16A；

峰值電流也從無補償時的 2.5A降至 2.3A，這樣確實有補償到一些些，

以改善後的結論，我認為圖四是比較好的，圖三雖與圖四差不多，

也省一個 LS 電抗器，但電流的毛邊太多，我覺得不適合，網友看至此，

不要被我誤導成圖四是〝理想的〞，圖四雖改善了功因，但電壓波形卻有了失真，

〝天下沒有白吃的午餐〞，當解決一個問題時，可能延伸另一個問題，

若要解決所有問題，可能要付出更多的金錢！

網兄們，關於功因補償來提升聲音，我不確定能改善多少，這兩篇心得，

提供大家參考與思考，有興趣時可以試試看，電抗器可以找我商借或購買，

若有心得也期待您的分享！

建議的完整電路與元件數值：

這架構，使用者可以自由的切換電容值，

每次 1μF 的增減 (圖上 1μF 少劃一個開關，請自行加上)！
