級進式 VR 按裝說明(類似 Ladder Type):
拿到套件應該有相片中的材料與 90 顆 1206 1% 的 SMD 電阻,
由於多數的電阻都是兩顆,包裝面積小,所以我寫上的編號也很小,
收到後請先與清單核對,無誤後再開始焊接與按裝!
焊接施工步驟如下:
1、請依序將 T 面 SMD 電阻從 PCB 板邊共點焊接完成!
2、T 面 電阻全部焊接完成!
3、T 面電阻完成後接著焊從 B 面,一樣從 PCB 板邊共點焊接完成!
4、B 面 電阻也全部焊接好!

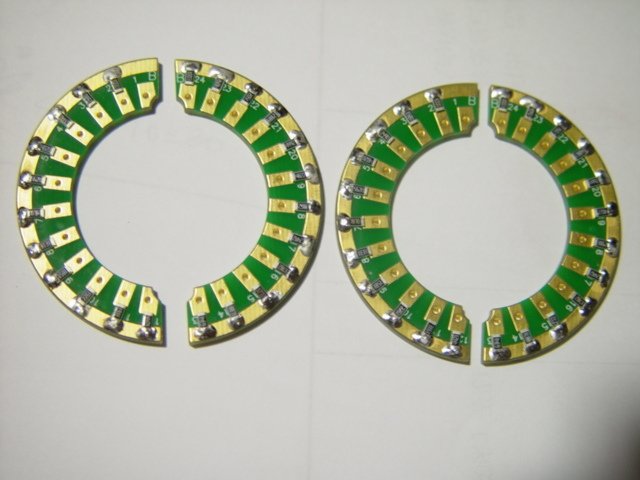

5、T 面與 B 面電阻都焊接好了!
6、將 T 面的 SMD 電阻內緣焊點也焊接完成!
7、B 面內緣焊點與開關焊片對準後再與電阻一起焊接,不可先將電阻與內緣焊點上錫,
因為會造成與開關焊片無法對準與高低差,您可能會無法裝好或造成故障!
8、注意看相片,應該是從這組開關按裝起,請注意是 B 面 (1-12)與開關焊片焊接,
兩組開關的輸出點也用導線焊好引出!
9、再來將 B 面 (13-24)與開關焊片焊接好!
10、從這面看實體!
11、接著很重要!將 T 面 24 點焊接一銅線出來再與另一 半 T 面 PCB 的外緣共點銅箔焊接在一起,這銅線即是 VR 的輸入端!
12、接著從 B 面 1 點焊接一銅線出來再與另一 半 B 面PCB 的外緣共點銅箔焊接在一起,
這銅線即是 VR 的接地端。
以上已焊好一組音量開關了,接下來!
13、另一組音量開關從 B 面 (13-24) 與開關焊片焊接好!
14、接這先將 T 面 24 點焊接一銅線出來!
15、再來是 B 面 (1-12)與開關焊片焊接好,並將 T 面 PCB 的外緣共點銅箔焊接在一起,
這銅線即是另一組 VR 的輸入端!
16、從 B 面 1 點焊接一銅線出來再與另一 半 B 面PCB 的外緣共點銅箔焊接在一起,
這銅線即是另一組 VR 的接地端。
17、到此算是完工了,從另一端看完工實體,共有六條銅線引出!
T 面 1-12 焊接電阻值!
T 面 13-24 焊接電阻值!
B 面 1-12 焊接電阻值!
B 面 13-24 焊接電阻值!
T面外緣銅箔共點是 VR 輸入端!
B面外緣銅箔共點是 VR 接地端!
VR 輸出端 (VR pin 2)!
級進式開關腳位定義!
重點說明:
網友 David 兄告知我 (感謝),這架構整體總阻抗不是 100k ohm,
劣者我這時才知有此問題(慚愧),因為 23 段的電阻從 VR 輸入端看進來是併連在一起,
所以總阻抗變成是 4.3K ohm,總阻抗雖是降至 4.3k ohm,但
各段的衰減量是同一般 ladder type 的衰減值,這實測衰減值如下:
#1 段:接地
#2 段:-60.0db
#3 段:-56.0db
#4 段:-52.1db
#5 段:-47.0db
#6 段:-45.01b
#7 段:-42.2db
#8 段:-39.0db
#9 段:-36.0db
#10 段:-32.9db
#11 段:-30.1db
#12 段:-27.1db
#13 段:-23.9db
#14 段:-21.0db
#15 段:-17.9db
#16 段:-15.0db
#17 段:-12.1db
#18 段:-10.0db
#19 段:-8.0db
#20 段:-6.0db
#21 段:-3.7db
#22 段:-2.5db
#23 段:-1.0db
無 #24段 ( 第 24 段可用的會是 360度旋轉)
因只有 23段再加上是類似 Ladder type 的架構,所以最大音量段還有 -1db 的衰減量,
無法轉至無衰減的 0DB 段,除非是最小段從 -60DB 開始,全數段位移。
這架構我製作兩顆試聽,效果比一般 VR 來的好,旋轉時無暴音現象,
總阻抗雖呈現 4.3K ohm,一般 CD 與 DAC 輸出都能推好它也不會感應雜訊,
對聲音的提升效能顯著,使用上並無特別的差異,別擔心,試看看就對了!
類似 Ladder Type 的級進 VR 阻值清單:
SMD 電阻標示清單
電阻值 實體標示 電阻值 實體標示
100K 1003 100 1000
97K6 9762 158 1580
95K3 9532 249 2490
93K1 9312 402 4020
90K9 9092 562 5620
86K6 8662 787 7870
82K5 8252 1K13 1131
75K 7502 1K58 1581
68K1 6812 2K26 2261
60K4 6042 3K16 3161
49K9 4992 4K42 4421
40K2 4022 6K34 6341
36K5 3652 8K87 8871
31K6 3162 11K 1102
24K9 2492 12K7 1272
20K5 2052 17K8 1782
