這篇介紹 shunt type 級進 VR 的製作，目前台製級進開關最多只能夠買到 23 段，

大多數都是採用 Ladder type 的方式，而 shunt type 的架構較簡單，

也是可以勝任 VR 的工作，我們可看看下面的各段衰減量：

#1 段：接地 (最小處)
#2 段：-59.9db
#3 段：-53.9db
#4 段：-50.4db
#5 段：-47.9db
#6 段：-45.0db
#7 段：-41.8db
#8 段：-38.3db
#9 段：-35.8db

#10 段：-33.2db
#11 段：-30.5db
#12 段：-26.8db
#13 段：-24.2db
#14 段：-21.5db
#15 段：-17.8db
#16 段：-15.2db
#17 段：-12.5db

#18 段：-9.7db
#19 段：-7.6db
#20 段：-5.9db

#21 段：-4.2db
#22 段：-2.6db
#23 段：-1.2db
#24 段：0db (最大處)

無 #24段 ( 第 24 段可用的會是 360度旋轉 )

再看看各段的電阻值與製作示意圖：

12 - 13 段 (1K58 ohm)的焊接是跨接兩 PCB 板，是焊接的困難處！

下面介紹實體製作步驟：

1、將 T 面電阻依序焊接完成，並將 1 與 24 點的導線引出！

2、檢查 B 面，不要讓 T 面焊接的錫溢出灌孔點，這樣 B 面才容易與開關定位焊接！

3、將開關共用點引出，這點就是 VR 的第二腳 (PIN 2)！

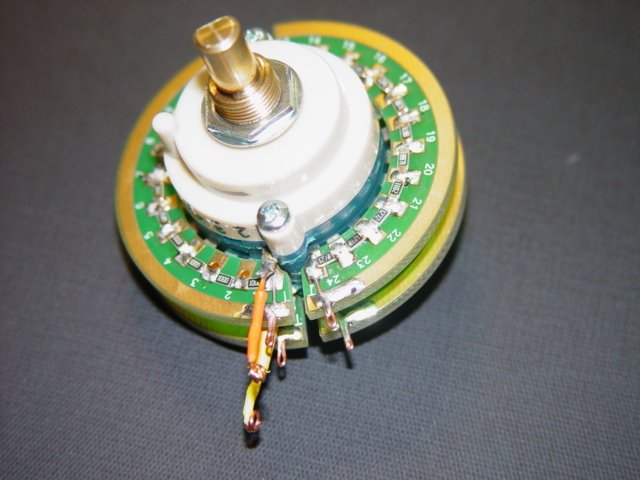

4、從相片中這組開關先焊，對準 B 面 PCB #1 與 #12 依序焊接好！

5、再來焊接 B 面 PCB #13 與 #24，這樣就完成一組了。

6、接下來就是另一組開關，一樣是B 面 PCB #1 與 #12 先焊好！

7、焊好最後這半片 PCB - B 面 PCB #13 與 #24，

     還要記得補上 12 -13 點的電阻 1.58K ohm，兩組都要補上喔。

8、詳細檢查所有焊點與電阻，是否確實與正確！

9、利用三用表毆母檔檢查 VR PIN1 與 VR PIN3 兩端的阻值是否在 99K2 ohm 左右，

     測量正確後即可使用囉！

shunt type 級進 VR 最大優點應該是價格比 ladder type 便宜，製作也比較快速與容易；

缺點就是信號需要經過串接的 23 顆電阻，

多數人認為這樣的聲音表現會比 ladder type 差，

我個人實際比較還是覺得比一般 VR 來的好很多，旋轉時也無暴音現象，

使用上與  ladder type 並無特別的差異！

至於與 ladder type 在聲音上的差異，我還沒比較，日後若有比較，我再將心得補上！

Shunt Type 級進 VR 阻值清單：
