續上篇，

針對本機的缺點，機主希望能針對增益與哼聲做修改，

所以我就鎖定以降低增益與哼聲來修改電路與配線，

過程就省略，直接看結果：

● 電壓級增益

原電路是兩級 6SN7 電壓放大，我只加入負回授，

左、右聲道的電壓增益就降低了，

從第一級柵極輸入電壓值(CH4/綠色)，

到 2A3 的柵極輸入電壓值(CH1/黃色)，

左聲道電壓增益，27.4V/0.502V=54.58！

右聲道電壓增益，28.6V/0.502V=56.97！

左、右聲道的電壓增益從二百多倍降至五十多倍，

這樣音量就好調整很多，且增益值也夠平衡了。

● 輸出底噪

從 RCA 輸入端至電壓放大電路的配線不甚合理與適合，

除了重新配線外，輸入也加上一顆電阻與修改對地阻值，

再配合加上的負回授電路，底噪有了良好的改善，

左聲道輸入端開路下，輸出端 8 ohm 負載上的底噪，

原是 33.6mV 降低至 2.48mV ！

右聲道輸入端開路下，輸出端 8 ohm 負載上的底燥，

原是 9.6mV 降低至 2.87mV ！

● 修改後的頻率響應

先看方波響應，100HZ、1KHZ、10KHZ，

接著看正旋波響應：

20HZ：2.793V/-0.52DB

100HZ：2.958V/-0.02DB

1KHZ：2.966V/0DB

10KHZ：2.941V/-0.07DB

20KZH：2.892V/-0.22DB

60KZH：2.198V/-2.61DB

-3DB 超過 60KHZ 了！

● 修改後的輸出功率

修改後的左、右聲道，可得的最大功率還是大於 3W，

但略小於原來的最大功率，這缺點應算不要緊吧。

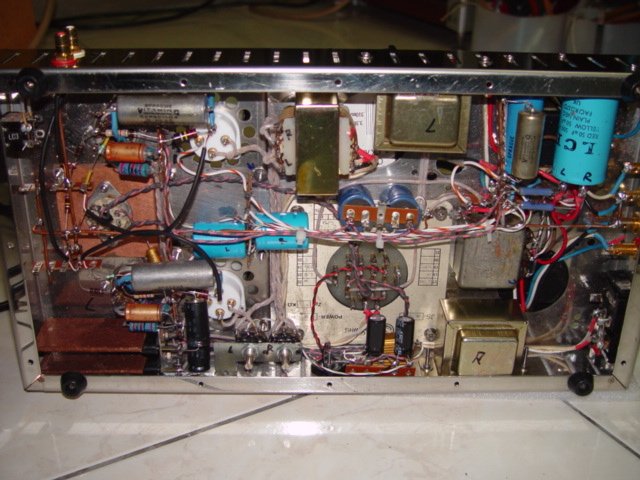

● 修改後的內部相片

本次修改的重點完全符合機主的需求，

效能達成就結案交機囉！
