本兩部  Mono 機，原本改善的主要目的是，

降低底噪哼聲至可以使用高效率喇叭聆聽！

兩部改善完成，上電一聽，還真的是不好聽，

手上任一部單端小管機在總評上都比它優秀，這是真的，我沒誇大！

我想，這機器應該還有其他問題，首先應該是失真，

我架起示波器與信號產生器上電一測量，無所遁形，

先看一號  Mono 機：

8 OHM 輸出端的波型，上下嚴重不對稱

二號  Mono 機：

8 OHM 輸出端的波型，一樣是上下嚴重不對稱

檢查測量電路，發現推動級工作點不適合，

修改供應電壓與偏壓電阻，結果是良好的，請看

一號  Mono 機：

最大輸出波形，8 ohm 超過 12w！

二號  Mono 機：

最大輸出波形，8 ohm 也是超過 12w！

一號、二號機最大輸出功率一致，都是 10.1v 在 8 ohm 負載上！

原本改善至此，以為 ok 了，機主今早來電說：

兩部的音量位置不同，大小聲，挖哩！好吧，再來，

我將音量 VR 調整至中間值 12點中的位置，測量 8 ohm 的輸出，

兩部機器的增益相差近 15%，再推高效率喇叭，難怪明顯大小聲，

但要改善這大小聲的問題，我得先處理 Treble 與 Bass 功能旋鈕的位置，

也就是旋鈕位置的定位，定好位畫上標記，表示這位置是沒有增減的，

我以 100hz 與 1khz 方波來定位，

10khz 就不看了，因為 Treble 與 Bass 的電路電阻與電容精度不夠，

10khz 方波不會好看的！

我們看定好旋鈕位置的方波響應：

一號 Mono 機：

二號 Mono 機：

上面做好了，接這看增益，將音量音VR 調到中間值 12點的位置，

修改有關增益控制的元件，結果也是好的，請看：

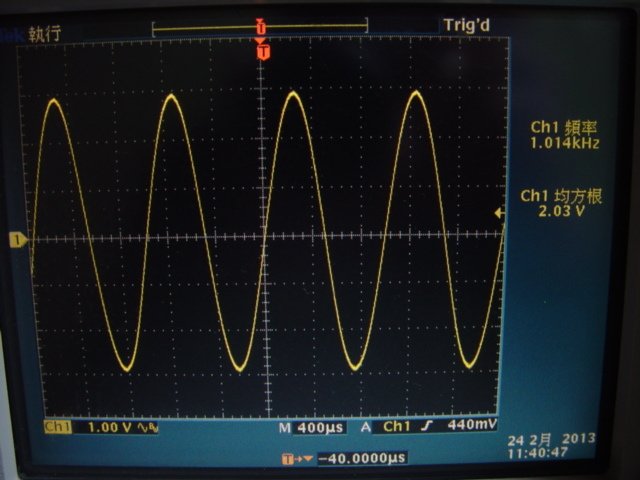

一號 Mono 機：

高階數位電表上顯示 2072mV！

二號 Mono 機：

高階數位電表上顯示 2054mV！

音量 VR 調到中間值 12點的位置，輸出是 2072mV VS 2054mV，

相差 18mV，這要算誤差已是很小囉！

修改至此，可說是完成了，我已盡力囉！

最後鎖上底蓋，測量輸出的底噪值 (VR 轉至最小處)，

奇怪，底噪哼聲值約在 10mV，這比最初沒改善上面缺失時還大，

再次打開機箱檢查與修改部分配線，總算在下降一些，

雖然不夠好，但可以接受了，底噪哼聲值落在，

一號 Mono 機 VS 二號 Mono 機 = 6.145mV VS 6.395mV，

也算是有效改善了！

總算可以交差了，這真的是吃力不討好的工作，

若真要算工資，買家真的會不合算，

好友因無儀器，很難像我這樣量測後逐一修改，

(小弟這只能算是簡易的儀測，無法與專業的 AP 儀器比啦！)

所以囉，委託我處理，今日完成，大家都可以交代了，

日後我正職退休了，或許可以當成〝老人工〞賺些零用錢順道交朋友，

好了，到此結案！
