高雄網友寄來有雜音的耳擴，檢修完成後，機主要求換掉部分元件，

全部元件都是國外網站買回的頂級材料，部分元件則在國內購買，

我將這些材料元件整理記錄一下，我從未使用過這樣高級的 DIY 材料，囧呀！

1、

24awg Solid Silver Hook-UP Wire (99.9999 OCC Mono-Crystal)！

$8.54/FOOT，每 30.48 公分要價兩百多台幣，算高級線材囉！

製作成輸入的平衡線材，三條線一起捲，再穿過銅網層！

焊接引出銅網層接地使用，再使用 MYLAR TAPE 捲起來加強固定！

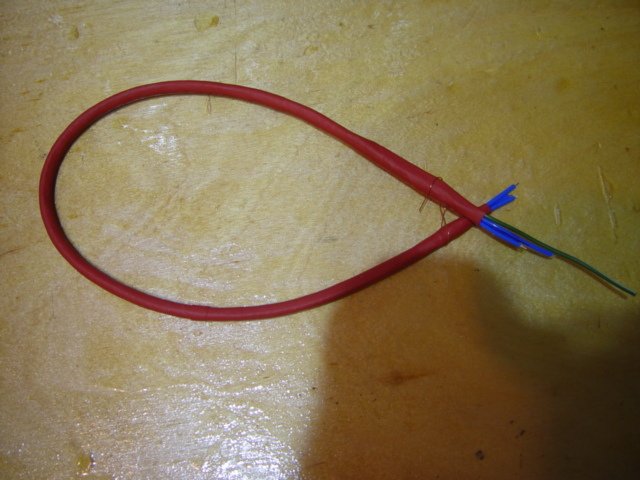

穿上熱縮套管，用熱風槍烘縮套管，右聲道輸入平衡銀線完成！

左聲道線材同樣方式製作，左、右聲道輸入平衡銀線完成！

2、

下面頂級發燒電阻，每顆都是以上百元計價，貴森森，聽感卻是值得！

Shinko 鉭質電阻 68k/1w，用在負迴授電阻，聲音密度高，活潑生動！

3、

Amtrans 碳膜電阻，100k/0.75w、220k/2w、300/0.75w

聲音華麗，聚焦佳，討喜好聽！

4、

Riken 碳精電阻，51/1w，用在 6H30 的電源串聯迴路上，聲音圓潤好聽！

5、
Vishay TX2575 10K/0.4W，用在 VR 進入柵極的輸入串聯電阻，

聲音通透、聚焦犀利明顯，一顆要價台幣六百多元喔！

6、

V-Cap 0.22 µf /600V 的銅箔交連電容，單價超過四千元台幣！

7、

MultiCore 焊錫，說這焊錫最中性好聽，機主分裝一並寄來！

8、

臨時搭接改得太好聽了，機主又拿出另一種銀線，說平衡輸出端也要改銀線，

我看這銀線有一標籤紙，上頭印著 VH AUDIO，這店家網路上有廣告喔！

SOLID silver wire made of UniCrystal™ OCC (Ohno Continuous Cast) silver

線徑 24awg，高階機內配線用銀線，外面是棉布披覆！

臨時元件跨接焊接修改試聽後，拍照記錄，這次的元件試聽到此結束！

隔幾日又追加寄來 Amtrans 碳膜電阻 180/2w 與 RIFA 220 µf /100V 電容，

這是用在 6H30 的陰極電阻與陰極電容！

四支陰極電阻 180/2W 就焊在陰極電容的下方 PCB 板上，

還有四支 Shinko 鉭質電阻 68k/1w 也是只能裝在下方 PCB 板上！

這次這種改機真得是很麻煩，不緊費時又耗工，難度也高，原電阻是 DALE 1/8W，

腳距小、焊點也小、元件相距也是窄又是雙面貫孔板，解焊與除錫都不容易，

改到火氣都快上來了，只能停工休息，改天再繼續，以免心急出了大錯，

那後續的處理可就更麻煩了。

經過多日分段的修改，終於是完工了，受託改機，總算可以交差了，

插上真空管送電測量，這下腫了，左聲道的 S+ 輸出端有直流四伏多，

這下我頭痛了，線材都改好固定完成、板子也鎖好了、VR 也固定好了，

我只差底板沒鎖上，這下有一個輸出有問題，我得全部拆掉，翻板子檢查，

這種拆來拆去再組裝，是最容易出事的，有時還會越修越大條喔！

原廠是不會提供線路圖的，好家在，我修改前就事先將電路圖給拓下來，

整理繪出電路圖，有了電路圖真的就容易查修了，

故障原因是伺服控制電壓無法傳送至 6H30 的柵極所致，

故障點就是該回路上一顆 0.22µf 的小電容接近短路，兩端約是 10 ohm，

這小電容故障的起源就是因為修改空間狹窄，烙鐵焊接其它元件時，

不小心誤碰觸此 0.22µf 的小電容，以致外表熔損傷到內部的薄膜。

被烙鐵燒熔故障的 0.22µf 小電容！

更換故障的小電容後，開機測量，各點電壓正常，總算是修改完成！

兩支燒黑的降壓電阻，我也一併更換，且加大瓦數採用 5W！

再試聽數日確認穩定，沒問題即可寄還，這次改機的材料費可不便宜喔，

這部耳擴網路售價兩萬六千元，我初估改機材料費，肯定超過三萬多多元，

不是我建議的喔，是機主自已要這樣試聽與修改的，負責動手是我！

這部耳擴的電路架構與當年 DZ IRIS 很相近，我不方便提供電路圖，

有興趣的網友可自已搜尋 DZ IRIS 系列的電路參考。

半個月沒出海釣魚了，得趕緊安排下次出海的行程，呵呵！

試聽熱機中，呵呵！

試聽過程中，我加測放大後平衡輸出的信號電壓值，確認差異值，

VR 放在 12點鐘的位置，輸入 1KHZ 信號，放大後的輸出大小分別是，

左聲道 So+：1029.1mV！

左聲道 So-：970.1mV！

右聲道 So+：976.8mV！

右聲道 So-：951.4mV！

這樣的差異算是大的，儘管聲音表現得優異，規格數據上論來，還是無法入列頂級！
