這部 COUNTERPOINT SA-5.1 的前級放大器也是美製品，

應該是一部中高階的真空管前級擴大器，中古價也是要幾萬元吧！

台中樂友帶來檢修，說雜音很大，沒法使用，我接上後級試聽，

真的像噪音產生器，直接檢修了，呵呵！

檢修過程不是很順利，發現幾個〝應該〞有問題的地方，

也只能 Try again！

首先發現灰塵等等的髒物，將底板整個拆開，發現有不少灰塵與錫渣，

卡在兩側與面板側，這些必須清除乾淨，避免短路或發生導通！

再來是更換電源穩壓管旁的電阻，兩支已過熱燒得有些變質，

更換兩支新品，原採用 0.25w，更換改用 0.5w，阻值 10k ohm！

第二查修異常點是高壓電源，本機高壓採用管穩壓，輸出需要 250VDC，

輸入卻只有283VDC，兩端壓差太小，且輸出 250VDC 內的漣波稍大，

異常目標鎖定是外接的電源供應器上，打開檢查，賓果！

高壓電源漣波很大，拆下電容檢測！

兩顆 Sprague 電容容量都只剩下個位數的  µf 容量，兩顆都得更換！

這種鋁殼的 Sprague 電容價格不便宜，我建議機主採用較平價的高壓電容，

更換上去的是 PHILIPS  100µf/450VDC 與 ELNA 220 µf/400VDC ！

電源板上另有 4700µf 負責燈絲電源濾波與 1000µf 負責固定偏壓的濾波，

兩顆拆下測量，容量都是好的，不須更換！

由於電源電路的主要濾波電容老化，也一併測量放大電路上的濾波電容，

容量正常的就在上面標示 OK！

檢修至此，已改善了一大部分的輸出底噪，卻還是不夠好，還是比一般稍大，

只好再繼續查修！

最後發現兩處不夠好的地方，一是固定偏壓電源 -4.5VDC，漣波稍大；

二是燈絲電源 5.6VDC 的漣波較大，分析後決定改善此兩處，

固定偏壓電源 -4.5VDC 增加兩顆 2200µf 濾波電容，

分別加裝在左右聲道的放大電路附近，輸出底噪立即降至 1mV 以下，

真的有效，哈哈！

燈絲電源 5.6VDC 電路上一顆 2200µf 濾波電容，容量已下降 10%，要降低漣波，

我改用  10000µf 的濾波電容，漣波因此降低了四至五倍，呵呵！

最後的最後，調整放大管 6DJ8 的偏壓，左右聲道各有兩顆小 VR 可調整，

主要是調整工作點與左右聲道的一致性，呵呵！

● 檢修後的底噪輸出

左(1)聲道

右(2)聲道

0.32mV / 0.49mV，這樣的輸出底噪已屬小的了！

● 頻率響應

左(1)聲道

右(2)聲道

● 增益差異

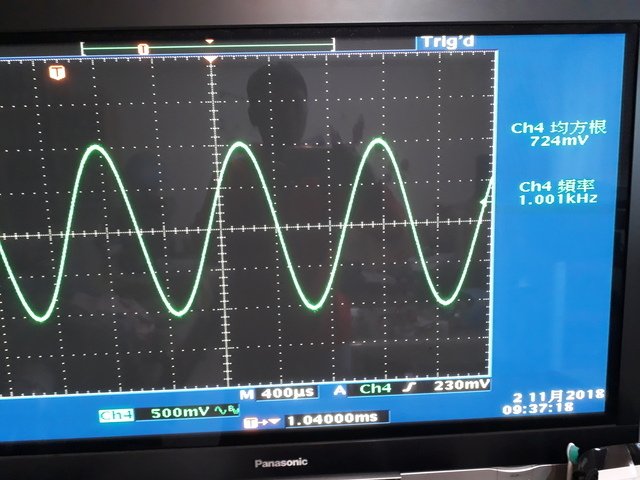

VR 調至一般聆聽位置，左(1)聲道 735mV；右(2)聲道 724mV，差異小，OK！

再試聽幾日確認一切正常，就等機主出差回來了，完修！
