這部小管機的耗電量，輸入的交流電流小於 0.5A，

整機的消耗功率低於 50W，我們就以計算 50W 計算，

聽  20 小時需要一度電，所需費用約是 4元，這應算是便宜的消費吧！

本機的輸出底噪值，在 8 ohm 輸出端接  8 ohm 假負載，

測到的數值是小於 1mVRMS，altec 920-8b 喇吧上近乎聽不到雜音，

我是採用一部萬元以上的 fluke 數位電表測量的，

這與一般千元以下的數位電表很不同，準確度與精密度有很大的差異，

當然囉，採用 AP 這種專業級的儀器，數據是更有說服力啦。

接下來我們看看最大輸出功率、方波響應、整體頻響，

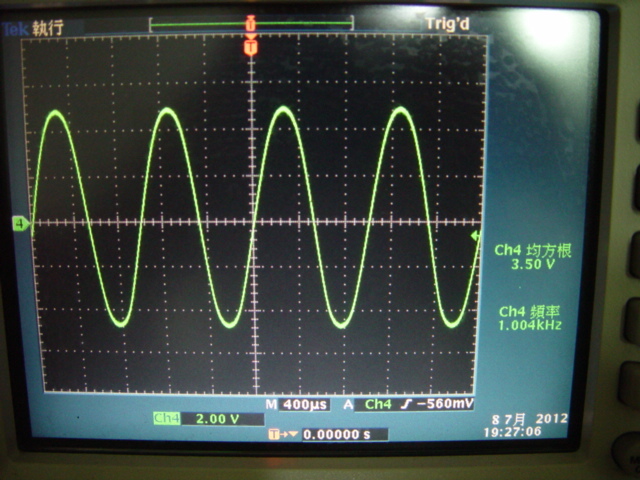

最大輸出功率是 3.5*3.5/8 = 1.5W @ 1KHZ，

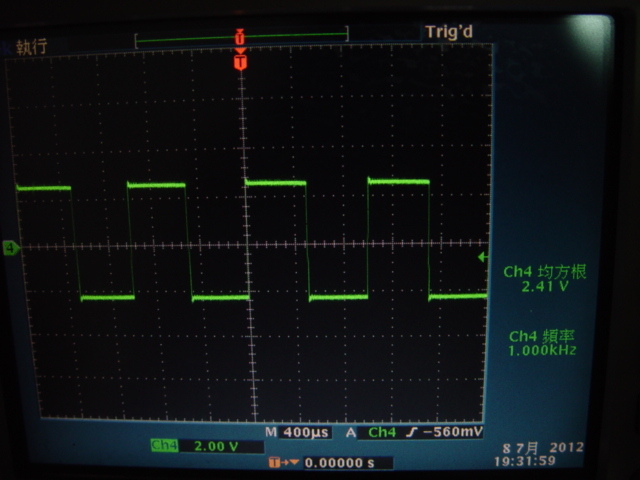

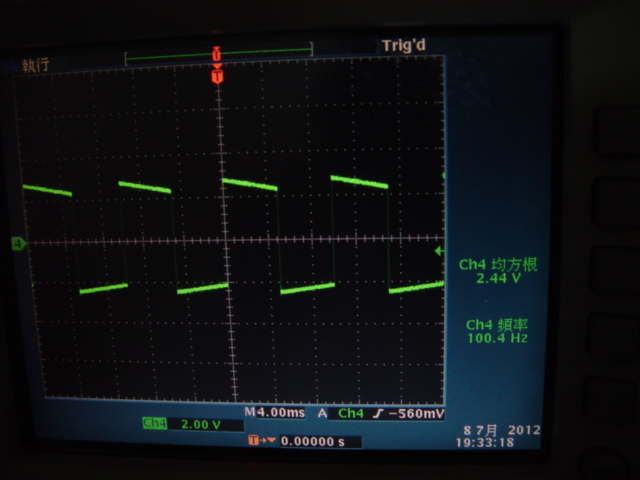

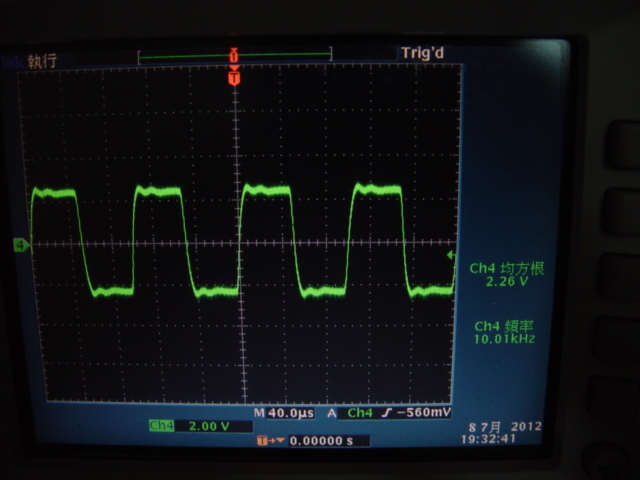

再來看方波響應，100HZ、1KHZ、10KHZ：

整體頻響 @ 8OHM 約輸出 1W：

20HZ：2.997V/-0.14DB

100HZ：3.051V/0.02DB

1KHZ：3.045V/ 0DB

10KHZ：2.987V/-0.17DB

20KHZ：2.906V/-0.4DB

30KHZ：2.763V/-0.84DB

60KHZ：2.089V/-3.3DB

整體 -3DB 頻響接近 60KHZ。

接下來我們也看看 16 ohm 輸出推 HD600 耳機的特性，

HD600 耳機阻抗是 300 ohm，效率是 97DB，

我手上有 315 ohm 假負載，就用它當負載做測量，

先測輸出底噪值，也是小於 1mVRMS，HD600 幾近聽不出來，

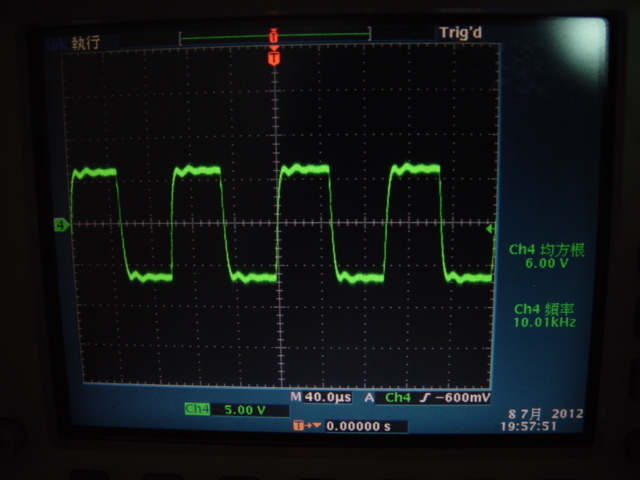

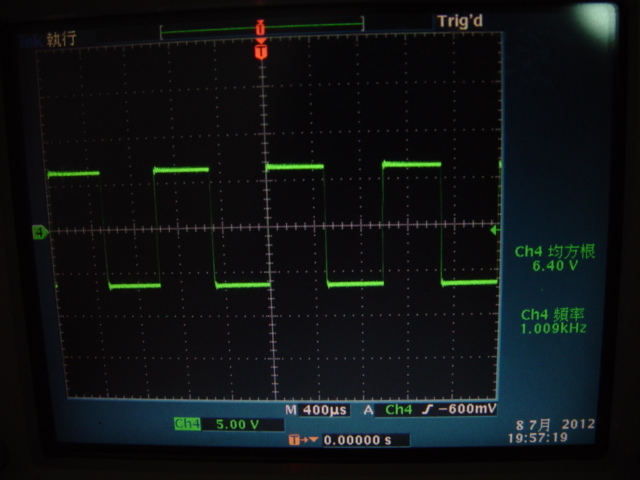

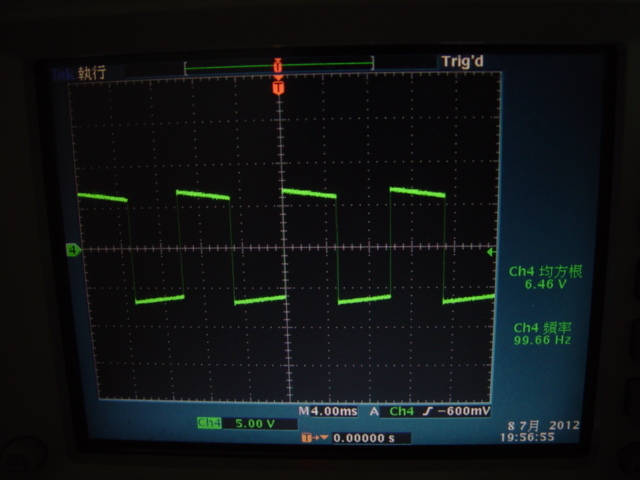

方波響應，100HZ、1KHZ、10KHZ：

方波響應與整體頻響與 8 ohm 假負載上測得的很相近。

高雄小郭兄問我，使用輸出端推喇吧阻抗的 OPT 推耳機，好聽嗎？

我覺得好聽，細節比推喇吧還多，或許是我要求不高，所以認為可行，

不過我會這樣用，我是經過評估的，我們先看看不同耳機阻抗，

要推到 0.1W 時，所需要的電壓值？

0.1W 是耳機測量效率時的額定推動功率，0.1W 已很大聲囉！

50 ohm 在 0.1w 時，電壓是 2.236Vrms！

100 ohm 在 0.1w 時，電壓是 3.162Vrms！

150 ohm 在 0.1w 時，電壓是 3.872Vrms！

200 ohm 在 0.1w 時，電壓是 4.472Vrms！

250 ohm 在 0.1w 時，電壓是 5.0Vrms！

300 ohm 在 0.1w 時，電壓是 5.477Vrms！

350 ohm 在 0.1w 時，電壓是 5.916Vrms！

400 ohm 在 0.1w 時，電壓是 6.324Vrms！

450 ohm 在 0.1w 時，電壓是 6.708Vrms！

500 ohm 在 0.1w 時，電壓是 7.071Vrms！

550 ohm 在 0.1w 時，電壓是 7.416Vrms！

600 ohm 在 0.1w 時，電壓是 7.746Vrms！

由上面得知， HD600 要推到 0.1W，需要 5.477Vrms，

最上面我們有測到，本機最大輸出功率是 1.5W，

1.5W 的出力，8 ohm 端是 3.5Vrms，16 ohm 端則近 5.0Vrms，

因為我們是推耳機，輸出電流小，所以 OPT 一次與二次的損失會變小，

16 ohm 端可得的電壓會高於  5.0Vrms 以上，用來推 HD600 可行也，

再加上我採用 12AU7(13D5) 當推動級，整體加上負回授(16 ohm 拉回)，

這些條件都是可以讓 16 ohm 端推好 HD600 耳機，

我實際試聽也是證實使用上沒問題，聲音很悅耳不粗糙。

我為何會加上負回授？主要是降低增益！

不加負回授，推喇吧時，音量尚好調整，

但使用耳機時，音量就不好調整囉，VR 動一些就很大聲了，

這樣的使用條件，我不認為是好的設計，因此加上負回授，

加上負回授，電氣特性好處多，或許聲音比較不活潑生動，

但整體使用上卻是順手很多，長時間聆聽耳機，雙耳比較不容易疲累。

那 OPT 二次 4 ohm 與 8 ohm 輸出端可適合推哪種耳機阻抗？

依據本機 6c45 最大 1.5w 輸出來評估，

4 ohm 端只適合小於 100 ohm 的耳機，

8 ohm 端只適合小於 200 ohm 的耳機，

上面這評估建議，也需一些必備的條件，

如整體負回授還有就是 OPT 的感量要足夠，

20HZ 至 20KHZ 這段頻響，一定得在 0.5DB 以內，

差異太大的頻響特性，可能會不夠平衡，要注意，

如果是低頻衰減太多，高音可能會太多會刮耳，

高音若是衰減多一些，或許用耳機聽起來會剛剛好喔！

本篇就介紹至此，有興趣的網友可以自已試試，

下篇將再介紹 - 製作建議！
